Konfigurasi Intervlan

 InterVlan

A.Alat dan Bahan

1. 4 buah PC.
2. Switch 2960-24TT.
3. Router 2811.

B.Langkah-langkah

    1.Pertama buat topologi seperti di bawah.

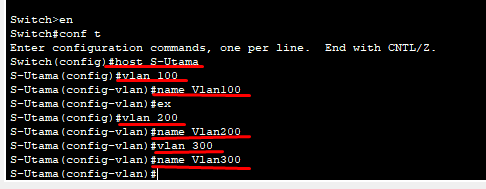

    2.Lalu konfigurasi switch dengan menggunakan terminal di PC admin.

• Disini kita beri nama switch nya.
• Lalu kita buat Vlan 100 - 300 nya.

    3.Lalu kita pilih interface mana saja yang akan di masukan ke masing masing vlan.

• PC 1 dengan Vlan 100.


• PC 2 dengan Vlan 200.



• PC 3 dengan Vlan 300.




    4.Lalu interface yang mengarah ke router (fa0/1) kita buat menjadi trunk.



    5.Lalu kita konfigurasi router nya.

    Kita beri nama routernya,lalu kita masuk ke interface fa0/0 untuk mengaktifkan interface nya.

    6.Lalu kita pergi ke interface 0/0.100,untuk menghubungkan ke vlan di switch,kita menggunakan command "Encapsulation dot1q (Vlan)",lalu setelah itu kita masukan IP address nya.

• Vlan 100.

• Vlan 200.



• Vlan 300.




    7.Lalu kita masukan IP address di PC nya,satu segmen dengan yang kita masukan di encapsulation tadi.

•     PC 0 Vlan 100.



• PC 1 Vlan 200.



• PC 2 Vlan 300.


    Untuk catatan,Gateway nya kita isi sesuai dengan yang kita daftarkan saat encapsulation tadi.

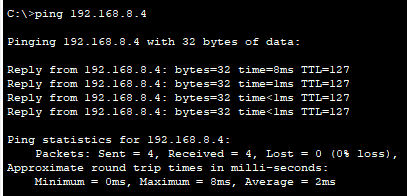

    8.Lalu kita tes ping.

• PC 0 vlan 100 dengan PC 1 vlan 200.



• PC 0 vlan 100 dengan PC 2 vlan 300.




Jika sudah me reply berarti sudah selesai.

Terimakasih.
